Services et maintenance : assurer l’exploitation durable des installations

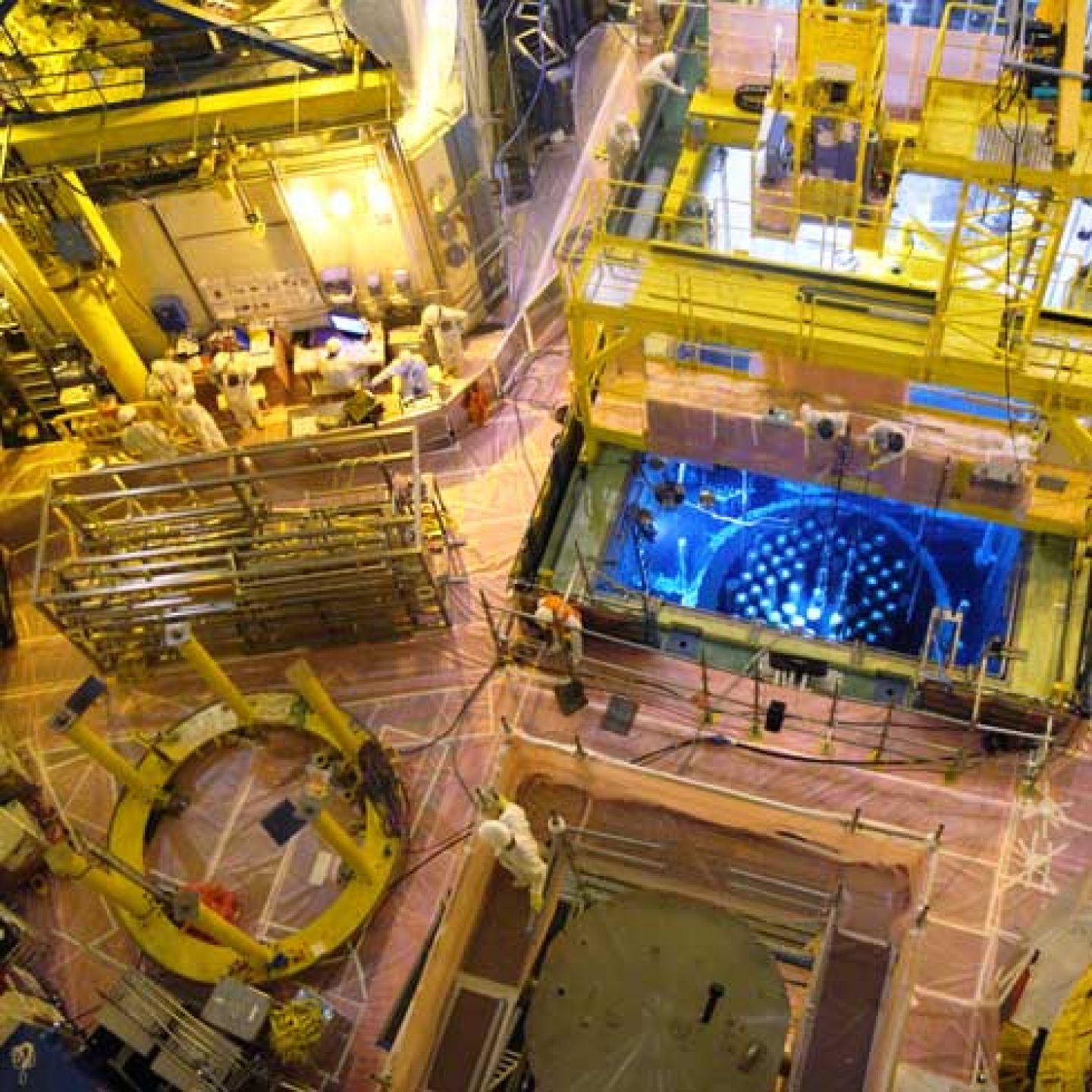

Arrêt de tranche à la centrale de Golfech

Arrêt de tranche à la centrale de Golfech (France) © EDF

Arrêt de tranche à la centrale de Golfech (France) © EDF

Des solutions innovantes pour améliorer la compétitivité et la disponibilité des installations nucléaires en toute sûreté

Framatome s’appuie sur plus de 60 ans d’expérience acquise dans plus de 380 réacteurs. Nous intervenons dans le monde entier pour des opérations de maintenance sur les composants du circuit primaire et pour la modernisation de systèmes auxiliaires.

Avec une offre complète de solutions et de technologies innovantes, nous permettons à nos clients de :

  • Maîtriser leurs coûts en respectant leurs plannings d’arrêt de tranche,
  • Moderniser ou d’installer de nouveaux équipements en toute sûreté,
  • S’appuyer sur nos capacités d’ingénierie.

Maintenir les réacteurs en service

Nos équipes apportent leur savoir-faire et leur connaissance des installations nucléaires. Elles fournissent avec un haut niveau de compétences des produits et des services innovants au service de nos clients pour la production durable d’une énergie bas carbone, sûre et compétitive. Elles interviennent dans le monde entier sur tous les types de réacteurs.

Forte de son expérience de la sûreté nucléaire, Framatome développe des solutions à destination de toutes les industries critiques afin de renforcer leur robustesse et leur résilience en matière de cybersécurité.

Principaux domaines d’intervention :

  • Maintenance spécialisée, préventive et corrective des installations nucléaires
  • Optimisation des coûts et des durées des arrêts de tranche
  • Développement d’équipements dédiés et réalisation de Contrôles Non Destructifs
  • Réalisation d’études de sûreté et de conception
  • Produits et services en chimie pour améliorer les performances des circuits primaires et secondaires
  • Solutions de cybersécurité pour la gestion des actifs critiques
  • Ingénierie pour les installations en exploitation et en cours de démantèlement
Inspection des soudures des mécanismes de commande de grappes

Inspection des soudures des mécanismes de commande de grappes © EDF

Moderniser et étendre la durée d’exploitation des installations

Pour améliorer durablement le fonctionnement des actifs industriels de ses clients sur le long terme, Framatome propose des solutions de modernisation des installations et d’optimisation de leur durée d’exploitation.

Grâce à une expertise internationale éprouvée en ingénierie, en maintenance et en conception sur tous types de réacteurs, les solutions de Framatome apportent aux opérateurs sûreté et compétitivité pour une exploitation de longue durée de leurs installations en toute sûreté.

Principaux domaines d’intervention :

  • Remplacement de composants lourds et mobiles des circuits primaires et secondaires
  • Remplacement de systèmes auxiliaires
  • Etudes d’extension de durée d’exploitation
  • Solutions d’amélioration de la sûreté des installations
  • Solutions pour l’augmentation de puissance des réacteurs
  • Modernisation des systèmes électriques

Vidéo : Opération de remplacement des générateurs de vapeur

La vidéo ci-dessus est une animation en 3D d’une opération de remplacement de générateur de vapeur, réalisée avec le client EDF.

[Le commentateur parle]

Afin de prolonger la durée de vie de ses centrales nucléaires et ramener le niveau de performance à l’initial : EDF a programmé plusieurs opérations de maintenance majeures sur ces tranches 1300 MégaWatt notamment celle des Remplacements des Générateurs de Vapeur dites RGV. Ce chantier très spécifique par sa technicité est réalisé pour EDF par Framatome en tant que maître d’œuvre.

La réalisation du projet de remplacement des 4 générateurs de vapeur est le fruit de quatre années d’études de conception d’enquêtes et de qualification de l’opération de maintenance.

Une fois la chute des barres effectuée et le SVR déséclusé et les opérations de remplacement des générateurs de vapeur débute. Une organisation spécifique est prévue par Framatome pour limiter au maximum l’impact sur la durée d’arrêt.

Une tranche 1300 MWe est composée :
– d’une cuve,
– d’un pressuriseur,
– de quatre pompes
– et de quatre générateurs de vapeur
qui forment le circuit primaire.

Une base vie et des locaux spécifiques hors du BR (Bâtiment du Réacteur) ont été spécialement installés pour le Remplacement du Générateur de Vapeur (RGV).

Les bureaux proches du Bâtiment Réacteur sont installés au pied du tampon d’accès matériel (TAM).

Pour la manutention des générateurs de vapeurs (GV), un portique extérieur est monté.

[Le commentateur stoppe ici. Des animations sur les opérations hors et dans le réacteurs défilent suivies d’annotations précisant ce qui s’effectue]

Commence l’usinage et le soudage des nouveaux tronçons secondaires. Ces travaux s’effectuent hors Bâtiment du Réacteur.

A l’intérieur du bâtiment réacteur, on installe des bâches de protection des casemates autour des générateurs. On procède ensuite au décalorifugeage des parties primaire et secondaire des 4 générateurs de vapeur. Cette opération est suivie de la mise en place des protections biologiques.

Des contrôles dimensionnels des tuyauteries primaires sont effectués. On procède ensuite à la découpe et à l’évacuation des tuyauteries VVP (Circuit de vapeur principal) et ARE (Système d’alimentation normale en eau des générateurs de vapeur). De nouveau, des contrôles dimensionnels sont faits sur les tuyauteries primaires.

On installe et met en place les outillages de manutention pour faciliter l’évacuation des générateurs de vapeur à remplacer. Une fois les générateurs sortis du réacteur, les opérations de décontamination des tuyauteries primaires sont menées.

Les vieux générateurs de vapeur évacués, les GV neufs sont transportés pour être installés dans le réacteur. De nouveaux tronçons ARE et VVP sont introduits et raccordés aux nouveaux GV.  Des contrôles dimensionnels des tuyauteries s’opèrent une dernière fois. Un soudage des tuyauteries en automatique est exécuté, des contrôles non destructifs et des contrôles par ultrasons sont pratiqués.

Enfin, les protections sont retirées et on repose le calorifuge autour des GV.

[le commentateur reprend]

L’opération du remplacement des générateurs de vapeur est terminée. Les essais de requalification sont réalisés afin de permettre le redémarrage de la tranche.

La tranche équipée de ces nouveaux générateurs de vapeur a retrouvé son niveau de performance initiale.

Assurer la mise en service des nouvelles installations

Framatome accompagne les opérateurs dans le montage et la mise en service de leurs nouvelles installations en toute sûreté. Nos équipes sont présentes à leurs côtés dès les phases d’ingénierie et d’études. Elles peuvent ensuite gérer la maîtrise d’œuvre et assurer l’assistance technique à maîtrise d’œuvre sur des projets complexes.

Framatome conçoit et fournit également des briques technologiques sur les projets de constructions neuves de réacteur de puissance, y compris pour des designs de réacteur non Framatome, comme les VVER ou les CANDU, pour des réacteurs de recherche civils à l’image du tokamak de fusion nucléaire ITER ou encore des équipements dédiés à la production d’isotopes médicaux.

Principaux domaines d’intervention :

  • Montage de circuits primaires et secondaires
  • Conception et installation de systèmes électriques et des diesels de secours
  • Solutions de confinement et de ventilation
  • Conception et installation de système de production d’isotopes médicaux
  • Systèmes et produits de diagnostic et de monitoring des équipements
  • Accompagnement pour les certifications et les qualifications
  • Ingénierie pluridisciplinaire et spécialisée (conception, calculs, études mécaniques, génie civil…)
